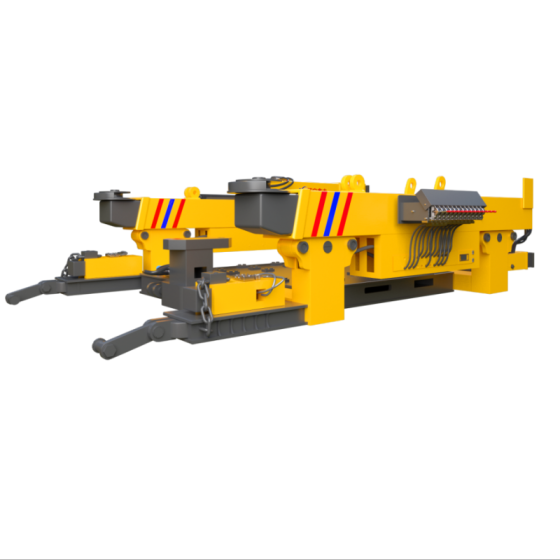

Dispositivo de transferência de suporte hidráulico de mina
1. A plataforma de retirada e ajuste no equipamento de mineração adiciona uma função de carregamento, o que encurta ainda mais o ciclo de retirada do suporte e fornece uma garantia confiável para a retirada do suporte hidráulico na face de mineração totalmente mecanizada.
2. O equipamento de mineração adota um mecanismo de giro exclusivo, mecanismo de acionamento e mecanismo de suporte móvel para obter a retirada eficiente e automática do suporte hidráulico.
3. O dispositivo de instalação de suporte de mina envolve acessórios especiais (como parafusos especiais XF81.03, assento de rolamento giratório XF87.08.02, etc.), que precisam ser fornecidos pela fábrica original e são difíceis de serem substituídos por terceiros.
- Liaoning Xinfeng
- Diaobingshan, Tieling Liaoning
- De acordo com a quantidade do pedido
- Cerca de 1000 unidades/ano
- em formação
Introdução de equipamentos de mineração:

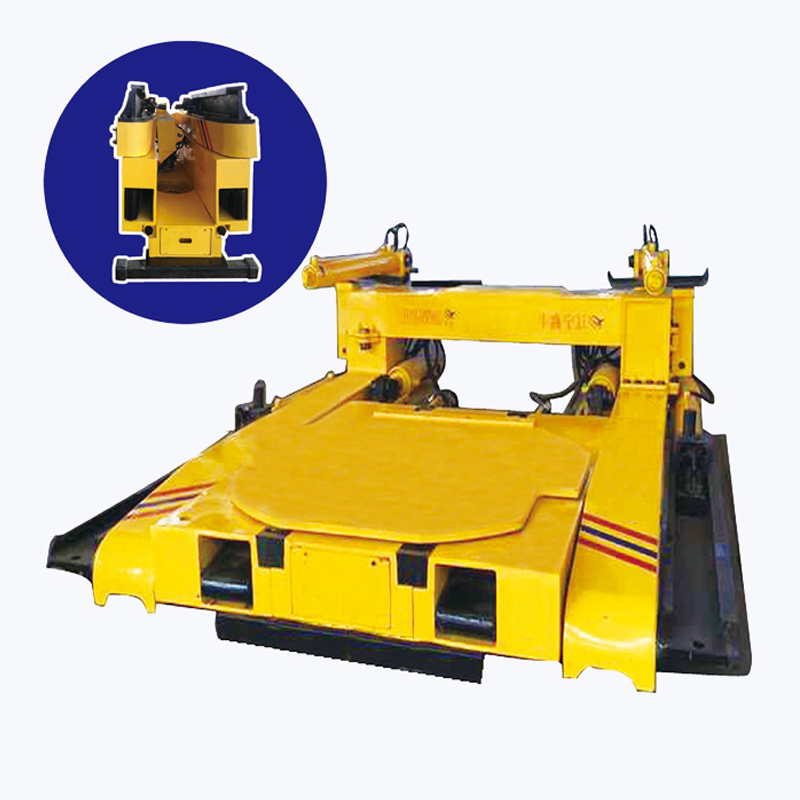

O dispositivo de instalação de suportes de mina é um equipamento essencial para a realocação, ajuste e movimentação de suportes hidráulicos em toda a área de trabalho de mineração de carvão. É utilizado principalmente para solucionar o problema de ajuste de posição dos suportes hidráulicos durante a instalação, retirada e produção diária da área de trabalho, além de melhorar a eficiência e a segurança da mineração. Este equipamento de mineração adota um sistema de acionamento hidráulico que permite a tração suave do suporte hidráulico e a rotação e o ajuste de 360° para se adaptar às operações em túneis estreitos.
Características do equipamento de mineração:
1. O equipamento de transporte subterrâneo consiste em um corpo principal, um mecanismo de automovimento, um dispositivo de elevação, uma plataforma giratória, um sistema hidráulico, dois garfos dianteiros, etc.
2. O equipamento de transporte subterrâneo pode instalar suportes e reciclar trilhos modulares sob a condição de que a inclinação da face de trabalho da mineração abrangente seja inferior a 25°.
3. O equipamento de transporte subterrâneo pode realizar a descarga automática e o posicionamento automático dos suportes hidráulicos para garantir a precisão da posição de descarga dos suportes.
4. O equipamento de transporte subterrâneo possui uma função de auto-movimentação e um dispositivo para evitar que os suportes hidráulicos deslizem sobre o caminhão plataforma. O suporte hidráulico pode ser empurrado para o centro do disco giratório do caminhão plataforma através da operação do cilindro hidráulico.
Parâmetros do equipamento de mineração:
| Item | Parâmetros técnicos | Unidade |
| Modelo | TYA-600 (C) | |
| Tração nominal | 600 | kN |
| Tamanho de trabalho | 7250×2950×1640 | milímetros |
| Tamanho máximo removível | 3520×1700×345 | milímetros |
| Distância do centro da pista de deslizamento | 2345 | milímetros |
| Altura de elevação da bandeja | 620 | milímetros |
| Pressão hidráulica nominal | 31,5 | MPa |
| Ângulo de rotação da lança | 200 | ° |
| Adaptabilidade máxima de declive | 25 | ° |
| Peso da máquina | 23500 | Kg |
Processo de operação deste equipamento de mineração:
1. O braço de tração neste equipamento de mineração puxa o suporte hidráulico para a plataforma de carga, e quatro ganchos de elevação são pendurados na base do suporte hidráulico.
2. O gancho de elevação e a corrente do gancho de elevação no dispositivo de instalação do suporte da mina levantam simultaneamente o suporte hidráulico para garantir que a parte inferior do suporte exceda a altura do caminhão de plataforma.
3. O caminhão plataforma é enviado para o dispositivo de instalação de suporte de mina, e os quatro suportes do dispositivo de instalação de suporte de mina são abaixados ao mesmo tempo para posicionar o suporte hidráulico firmemente no caminhão plataforma.
4. O guincho puxa o caminhão plataforma para retirar o suporte hidráulico da superfície de trabalho.
5. Prepare-se para a próxima retirada do suporte hidráulico. Dois suportes de blindagem empurrarão a plataforma giratória; remova um trecho da esteira conforme necessário.
6. A plataforma giratória é disposta para guiar o suporte hidráulico para a plataforma giratória através da rampa da plataforma giratória antes que a base do suporte hidráulico seja retirada.
7. Endireite o suporte hidráulico como um todo através da plataforma de transição; a plataforma de direção puxa o suporte hidráulico e, após girar gradualmente 90 graus, endireite-o e o braço de tração introduz o suporte hidráulico na plataforma de carga.
8. Estenda a travessa na parte inferior da plataforma de carga para ajustar a interface do trilho e conecte-a diretamente ao trilho original para preparar o suporte hidráulico.
Sobre nós:

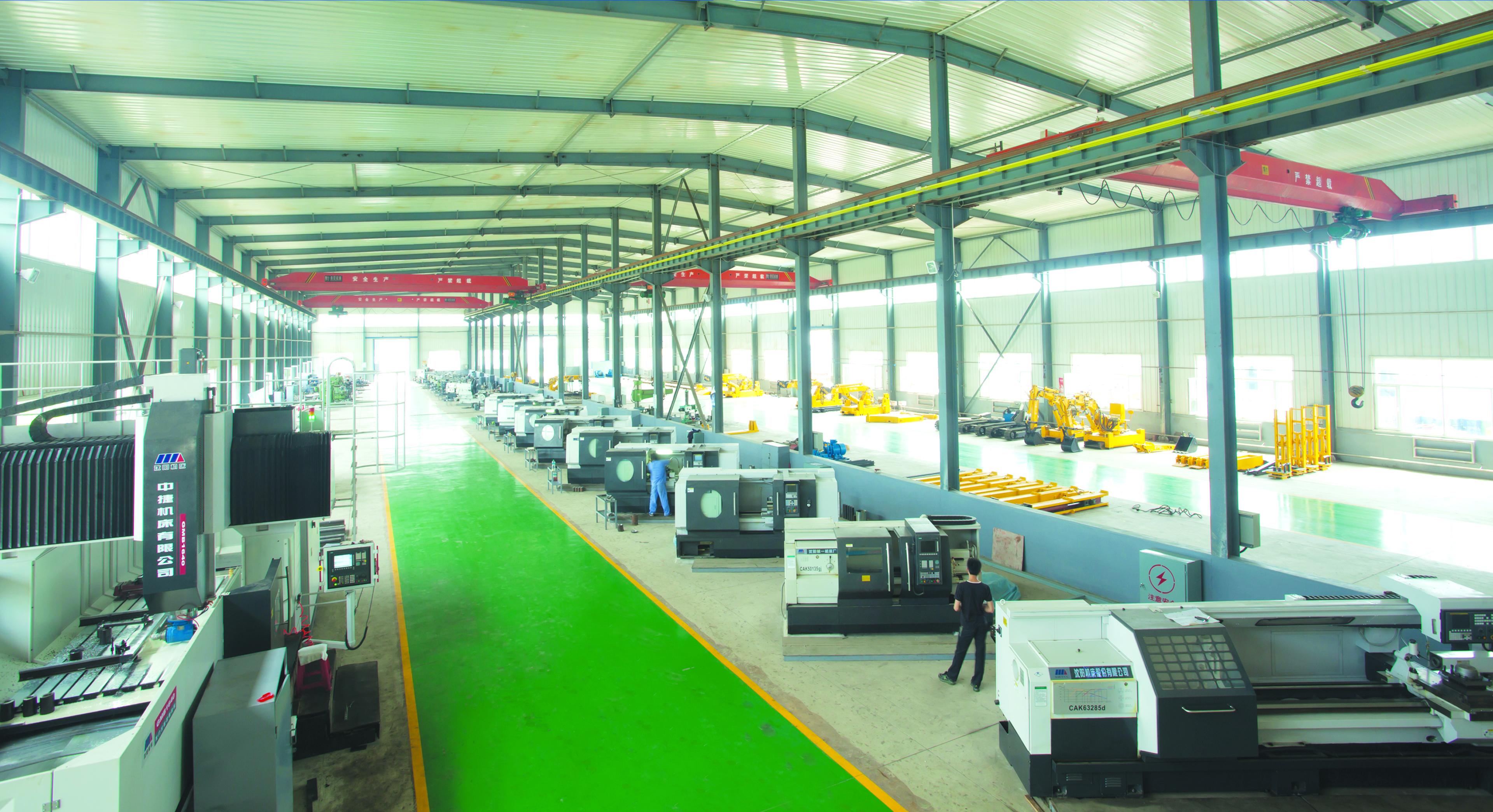

Liaoning Xinfeng Mining (Group) Co., Ltd.: Fabricação e vendas de equipamentos para instalação e retirada de frentes de trabalho de mineração de carvão, como guindastes hidráulicos para mineração, empilhadeiras de instalação de suporte hidráulico, empilhadeiras de retirada de suporte hidráulico e escavadeiras hidráulicas para mineração de carvão, dormentes ferroviários, suportes de corte superior de um lado e suportes de suporte de avanço deslizante; manutenção de máquinas de mineração; importação e exportação de bens e tecnologias; projeto, pesquisa e desenvolvimento e leasing de equipamentos de mineração; instalação de máquinas de mineração de carvão, suportes hidráulicos e transportadores, bem como serviços técnicos relacionados e instalação de equipamentos eletromecânicos; realização de serviços de mão de obra para poços e túneis e projetos de transformação técnica, etc.
